近年、放電加工技術は急速な進歩を遂げています。放電加工機は、電源の種類、被加工物の材質などによって放電条件が異なることから、電極材の選択には細心の注意を要します。
電極材としては、銅-タングステン合金、銀-タングステン合金のほか、銅、黄銅、グラファイト、銅-グラファイトなどの材料が用途に応じて使用されています。銅-タングステン合金、銀-タングステン合金は一般的に加工面の面精度や寸法精度が要求される場合に優れた加工性能を示します。
当社の銅-タングステン、銀-タングステンは、鋼材や超硬合金に対する加工性能が優れており、ご好評を得ております。
電極材としては、銅-タングステン合金、銀-タングステン合金のほか、銅、黄銅、グラファイト、銅-グラファイトなどの材料が用途に応じて使用されています。銅-タングステン合金、銀-タングステン合金は一般的に加工面の面精度や寸法精度が要求される場合に優れた加工性能を示します。
当社の銅-タングステン、銀-タングステンは、鋼材や超硬合金に対する加工性能が優れており、ご好評を得ております。
従来の銅-タングステンCu-Wを遥かに凌ぐ放電加工性能の C-EDM 電極
昨今、お客様より更に性能の優れる 放電加工用電極を要望されていました。 この要望に応えるべく、当社の粉末冶金 技術を駆使し、従来の銅タングステンを遙かに凌ぎ、超硬合金の型彫放電加工に適した、放電加工用電極【C-EDM】を開発・商品化しましたので御紹介致します。
Point１ 低消耗： 一般的な銅タングステンと比べ、電極消耗はおよそ半分！
Point２ 加工速度向上： 一般的な銅タングステンと比べ、加工速度はおよそ1.2倍！
Point３ 面粗さ良好： 従来の低消耗電極と比べ、良好な面精度が得られます！
Point４ コストダウン： 高価な銀タングステンよりも性能良好！電極切り替えが可能！
Point１ 低消耗： 一般的な銅タングステンと比べ、電極消耗はおよそ半分！
Point２ 加工速度向上： 一般的な銅タングステンと比べ、加工速度はおよそ1.2倍！
Point３ 面粗さ良好： 従来の低消耗電極と比べ、良好な面精度が得られます！
Point４ コストダウン： 高価な銀タングステンよりも性能良好！電極切り替えが可能！
C-EDM の特徴
これまでも当社は、添加剤を添加した低消耗電極C30H2などを市場に投入し、お客様に長年ご使用頂きました。C-EDMはC30H2と同様に仕事関数の低い材料を含有しています。
図１、２にそれぞれの組織写真を示します。従来の低消耗電極C30H2 は添加物の点在状況が確認されますが、C-EDM は添加物が確認されないほど均一に分散していることが分かります。この添加物が均一分散していることで電極全面から電子が放射（放電）され、均一にワークを除去（加工）することができます。さらに、タングステン粒子の結合強度を増す工夫をしており、放電エネルギーによる電極自体の消耗を軽減させています。
図１、２にそれぞれの組織写真を示します。従来の低消耗電極C30H2 は添加物の点在状況が確認されますが、C-EDM は添加物が確認されないほど均一に分散していることが分かります。この添加物が均一分散していることで電極全面から電子が放射（放電）され、均一にワークを除去（加工）することができます。さらに、タングステン粒子の結合強度を増す工夫をしており、放電エネルギーによる電極自体の消耗を軽減させています。
日本タングステンの放電加工用電極 CuW・AgW
| 材質名 | 密度(g/cm³) | 硬さ（HRB） | 導電率（％）★ | 適用 | |
|---|---|---|---|---|---|
| 銅タングステン | C30A2 | 14.2 | 93 | 48 | 鋼材、超硬合金等一般用途に適します。 |
| C30F2 | 13.8 | 93 | 43 | 鋼材の加工に対して、特に優れています。 | |
| C30H2 | 13.5 | 93 | 48 | 超硬合金の加工に対して、特に優れています。 | |
| C-EDM | 15.6 | 103 | ※20 | 消耗・加工速度ともに最良な電極。 | |
| 銀タングステン | S35A2 | 14.8 | 91 | 53 | 鋼材、超硬合金等一般用途に適します。 |
| S35H2 | 14.6 | 86 | 55 | 鋼材、超硬合金いずれに対しても優れています。 | |
※数値は参考値

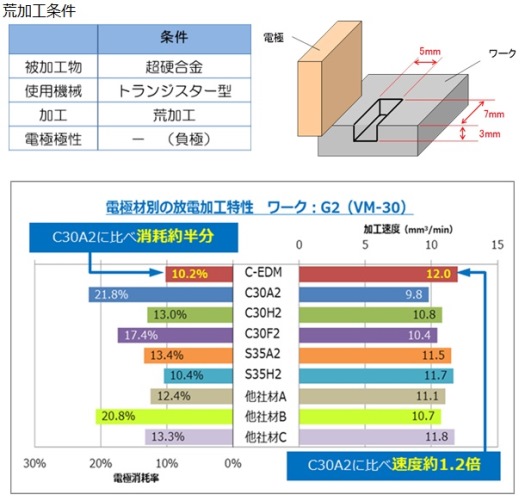

２．C-EDM の放電加工性能
新電極「C-EDM」は、一般的な銅タングステン電極「C30A2」と比較して電極消耗がおよそ半分、加工速度は1.2倍と非常に高い性能を有します。従来の低消耗電極「C30H2」、さらには銀タングステン電極「S35A2」、「S35H2」よりも優れておりますので、高価な銀タングステンを使う必要はありません。また、超硬合金であれば、どのような材種でも高い性能を示しますので、材料を選ばず使用する事が可能です。
新電極「C-EDM」は、一般的な銅タングステン電極「C30A2」と比較して電極消耗がおよそ半分、加工速度は1.2倍と非常に高い性能を有します。従来の低消耗電極「C30H2」、さらには銀タングステン電極「S35A2」、「S35H2」よりも優れておりますので、高価な銀タングステンを使う必要はありません。また、超硬合金であれば、どのような材種でも高い性能を示しますので、材料を選ばず使用する事が可能です。
是非お試し下さい！！
新電極【C-EDM】は、仕事関数の低い添加物を均一微細に分散させることで、従来の銅タンを上回る加工速度、低消耗を実現しました。その結果、使用本数の削減や加工時間の短縮が可能となり、生産性の向上が期待できます。またその性能は高価な銀タン電極よりも優れており、銀タン電極の代替として使用することで、電極の大幅なコストダウンも可能であります。生産性向上とコストダウンに是非、【C-EDM】をお役に立ててください。
このようなお客様におススメです！
■ １つの加工に多数電極が必要な加工
■ 加工時間を短くし、設備効率を上げたい
■ 加工に銀タングステン電極が必要
■ 荒加工から仕上げまで1つの電極材質で加工したい
■ 電極に微細加工が必要、電極強度がほしい
※C-EDM の詳細はニッタン技報第42号のPDFをご参照ください。
■ １つの加工に多数電極が必要な加工
■ 加工時間を短くし、設備効率を上げたい
■ 加工に銀タングステン電極が必要
■ 荒加工から仕上げまで1つの電極材質で加工したい
■ 電極に微細加工が必要、電極強度がほしい
※C-EDM の詳細はニッタン技報第42号のPDFをご参照ください。
