〜研削加工が大幅にやすくなる〜ファインバブルの技術は、医療・洗浄・農業などの様々な分野で活用されており、将来は日本を代表する技術の一つとして注目されています。

当社では、ファインバブル技術の切削・研削用途への応用に注目し、水溶性クーラントにファインバブルを発生させる装置を開発しました。

近年需要が高まる難削材の加工において、多くのモノづくりメーカーが抱える課題である 加工品質と能率の両立 に期待が持てる技術です。

ファインバブル導入によるメリット

ワークのソリを低減することで、生産性・品質向上 ※


ファインバブルを含むクーラントを使用すると、
研削抵抗が下がり、工作物の負荷が小さくなります。
その結果、被削材の反り抑制の効果が期待できます。

ファインバブルを含むクーラントの研削抵抗

ファインバブルを含むクーラントの研削抵抗加工テスト条件
工作機:平面研削盤MSG-618CNC-HS
砥石:ダイヤモンド#200 φ180
ワーク:超硬VM50(L178xW84xT30mm)
総切込量:0.5mm

※ 当社実験結果によります。効果を保証するものではありません


ファインバブルを含むクーラントの加工面比較

ファインバブルを含むクーラントの加工面比較

加工テスト条件
工作機:平面研削盤SP1164EB
砥石:ボラゾン#170φ300mm
ワーク:SUS304(L150xW40xT6mm)
総切込:0.15mm

加工テスト条件
工作機:平面研削盤PSG63DX
砥石:ダイヤモンド#200
ワーク:超硬G30(L230xW60xT30mm)
総切込:30µm

 ドレスインターバルが3倍になり、非生産時間削減 ※

ファインバブルを含むクーラントの加工面比較

ファインバブルを含むクーラントの加工面比較

 切込み量が1.5倍になり、生産効率が向上 ※


【研削加工】
加工能率向上に効果(当社加工実績データ)加工能率向上実績

※ 当社加工条件によるものであり、効果を保証するものではありません

お客様の声・製品情報など 順次公開! 動画ギャラリー
以下のお客様の声を、動画ギャラリーよりご覧になれます。

P社(研削加工):始めは泡が加工に効くのか疑問でしたが、使ってみてビックリ!切込みを上げても「ソリ」が発生しなくなりました。
N社(切削加工):ファインバブルの有り無しで大違い!工具の持ちが倍になりました。

ファインバブルの効果メカニズム

ファインバブルとは?

ファインバブルは、我々が日常目にする泡よりも、小さい泡です。具体的には直径0.1mmより小さい泡をファインバブル(FB)と呼びます。さらに1µm〜100µmをマイクロバブル(MB)、1µm未満をウルトラファインバブル(UFB)と呼び区別しています。マイクロバブルは水が白く濁ったようになり目で確認できますが、ウルトラファインバブルは肉眼で見ることができない大きさです。
ファインバブルとは?

*「ファインバブル」「ウルトラファインバブル」「FINE BUBBLE」は一般社団法人ファインバブル産業会の登録商標です。


ファインバブルの効果

研削加工や切削加工に使われるクーラントには、被削材や工具を洗浄、冷却する効果があります。
ファインバブルをクーラントに混ぜることで、これらの効果特性が向上すると考えられます。

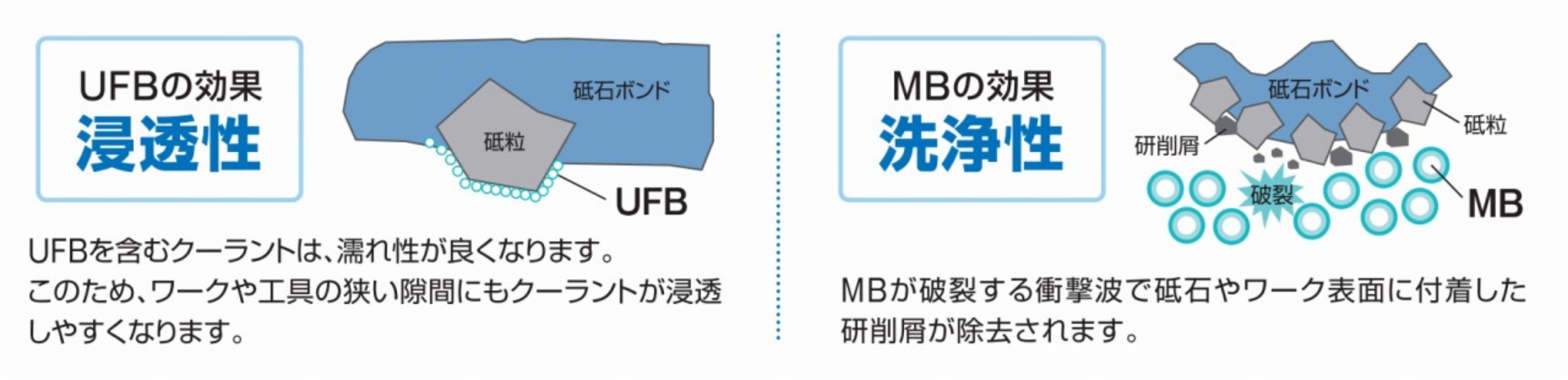

ファインバブルの効果 −UFBの場合


UFBを含むクーラントは、付着エネルギが低いため、濡れ性が良くなります。
このため、今までクーラントが届かなかった、ワークや工具の狭い隙間にもクーラントがより浸透し易くなります。

通常のクーラント液滴(左):液だまりになり易く、狭い隙間に入りにくいです。
UFBを含むクーラント液滴(右):液滴が広がり、狭い隙間にも浸透し易くなります。
ファインバブルの効果 −UFBの場合


ファインバブルの効果 −MBの場合


MBが破裂する際に生じる衝撃波は、クーラントの洗浄効果を高めると考えられます。
クーラントにMBを含ませることで、研削砥石やワークの表面に付着した研削屑をより除去できると考えています。
ファインバブルの効果 −MBの場合

MBが破裂する衝撃波で研削屑が除去されて、目詰まりが解消されると考えられます。

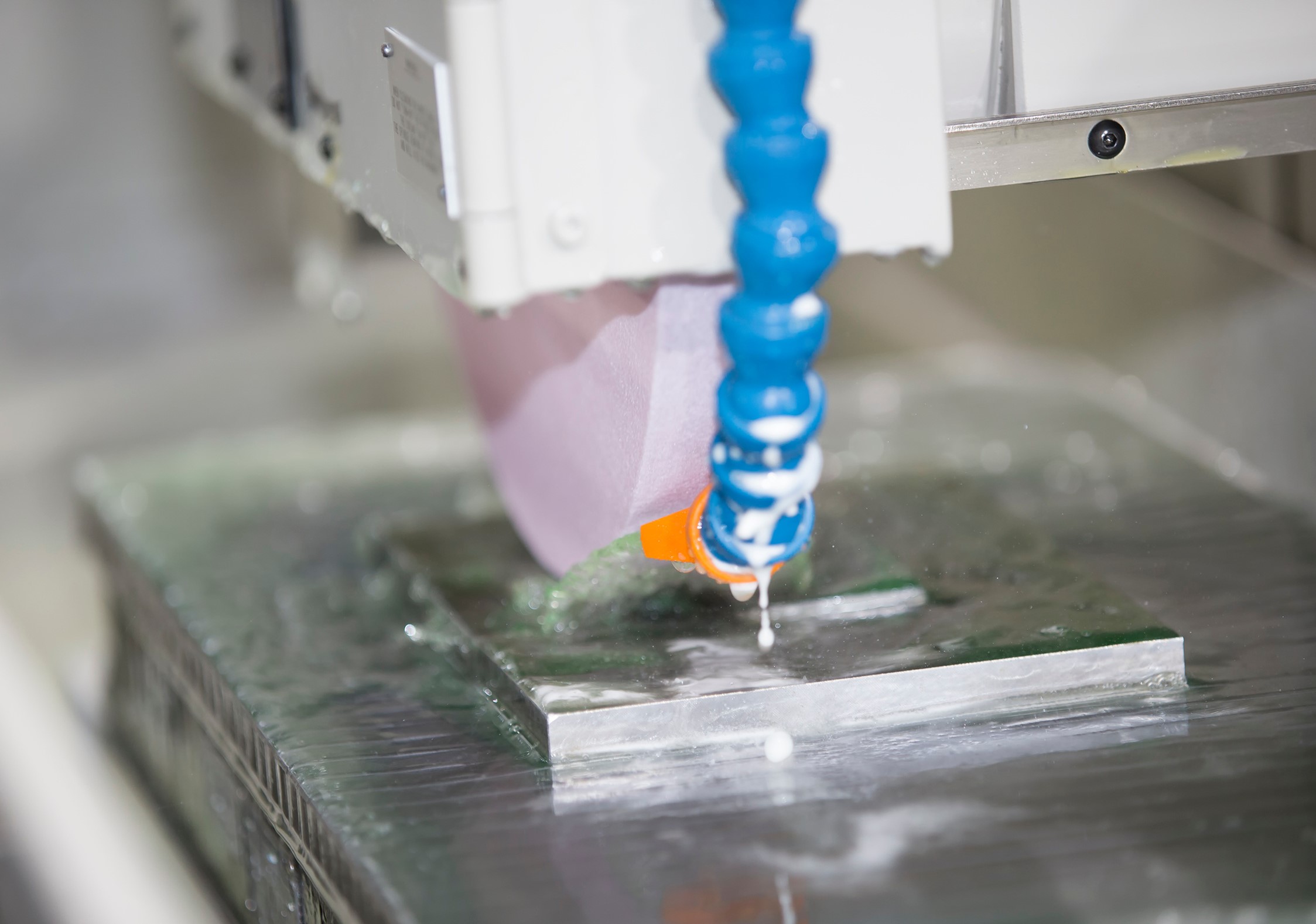

FB-ASSISTのご紹介

研削加工専用
FB-ASSIST Pシリーズ


研削加工が大幅に安くなる

最後の仕上げとして、製品の出来栄えを決める研削加工。
「加工に時間がかかることは当たり前」という常識をファインバブルが変えます。
長年、硬い金属を削り続けてきた日本タングステンだから提供できる、現場の立場に立った設計。
FB-ASSISTは未来のモノづくりを支えます。

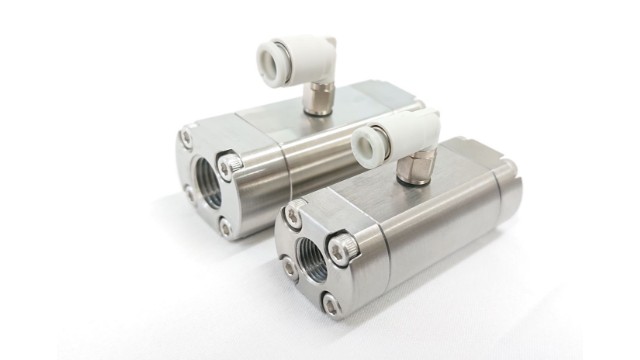

粉末冶金の技術でUFBとMBを生成


多孔質セラミックフィルターを用いたファインバブル生成方式は、電子制御が必要な装置と比べて安価ですが、泡の径が孔径以上になる為、超微細泡であるUFBの生成が困難でした。
当社の粉末冶金技術を用いた多孔質セラミックは業界最小孔径であり、UFBの生成に成功。1mlあたり1億個のUFBと100万個のMBを生成します。

ファインバブル生成の仕組み
粉末冶金の技術でUFBとMBを生成

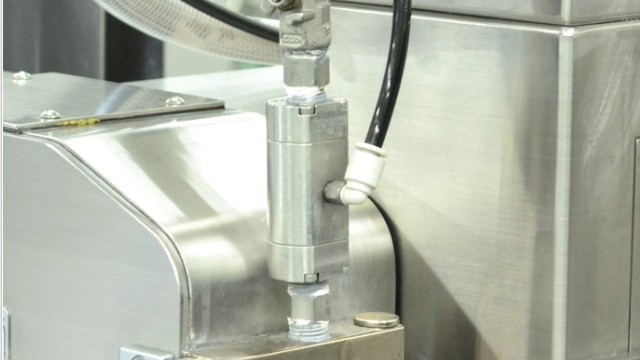

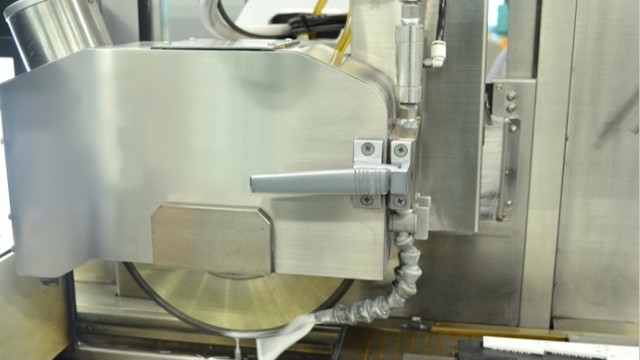

簡単設置


エアチューブを接続するだけで、電源は不要です。
クーラントホースの途中に簡単に設置することができます。
工事を必要とせず、入手いただいてすぐに加工をスタートさせることができます。
簡単設置

MBを確実に加工点へ


MBは砥石の洗浄効果に期待が持てますが、生成後1分程度で消滅してしまいます。
そのため、タンク内のクーラントにFBを生成させるタイプの装置では、加工点に届くまでの配管経路の途中でMBが消滅し、効果が低減する恐れがあります。
本部品を加工点直前に設置頂くことで、十分な量のMBを確実に加工点へ届けることができます。
MBを確実に加工点へ

仕様

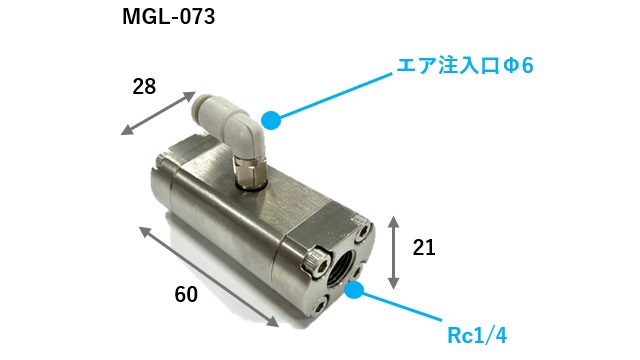

4型番をご用意しております。
お使いの配管径とクーラント流量に応じて型番をご選定下さい仕様

その他の商品

この他に、タンク内のクーラントにファインバブルを発生させるタイプも販売しております。
詳しくは下記をご覧ください。

FB-ASSIST Eシリーズのご紹介(PDF)
