切る NTダイカッター・特殊金型

切る NTダイカッター・特殊金型

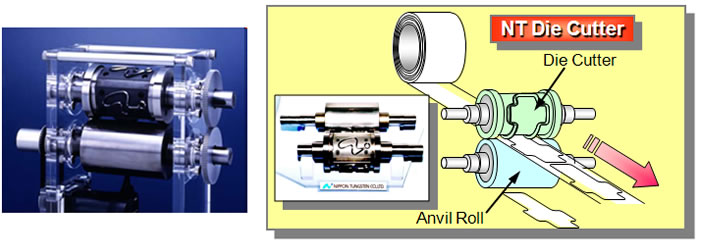

NTダイカッターは当社独自の粉末冶金&加工技術から生まれた不織布・紙・樹脂・金属箔などの切断用ロータリーカッターです。

NTダイカッターの特徴

  • 1. 高速加工:製品加工速度300m/min以上
  • 2. 長寿命: 耐摩耗性
  • 3. 高信頼性:耐チッピング性

金属箔の切断

金属箔はハイブリッドカーや太陽光発電に用いられるリチウムイオン電池などの電極として需要が拡大しており、金属箔を抜く技術も重要度を増しています。
このような箔状製品の輪郭加工のため、特殊精密金型(写真)とNTダイカッターによる2種類のアプローチを取り組んでおります。(下表)

  切断方法 特徴 参考標準仕様
特殊金型 せん断方式 ・高精度輪郭加工向き
・切断面品質が極めて良好
・積層ワークの切断に適する
・輪郭精度:±0.01
・最小R:0.2mm
・加工速度100shot/min
ダイカッタ 潰し切り方式 ・高速輪郭加工向き
・薄物ワークに有効
・不織布、樹脂フィルムなど
多様な用途に対応可能
・輪郭精度:±0.3
・最小R:2mm
・加工速度:500rpm

加工速度については、金属箔加工での参考値です。また、本速度は切断したワークの取り扱いなどによって影響されます。
