 |
超硬合金 |
 |
耐食耐摩耗材料
粉末冶金技術および電気化学的評価技術を応用して、耐摩耗性のみならず、耐食性をも兼ね備え た超硬合金、サーメット、セラミックスなどの焼結硬質材料を開発・実用化しています。
これまでの常識では適用が困難であった過酷な腐食環境でも御使用いただけます。
|
|

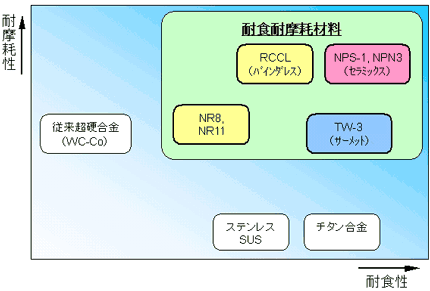

耐食耐摩耗材料の特性
耐食耐摩耗材料の諸特性
| 材種 | 組成 | 密度 | 硬度 | 抗折力 | 圧縮強度 | ヤング率 | 熱伝導率 |
|---|
| g/cm3 | HrA | GPa | GPa | GPa | W/m･K |
|---|
| NR8 | WC-Ni | 14.8 | 90 | 2.3 | 4.2 | 600 | 75 | | NR11 | WC-Ni | 13.5 | 90 | 2.4 | 4.6 | 530 | 63 | | NM15 | WC-Ni | 14 | 86.5 | 2.5 | 3.5 | 530 | 50 | | RCCL | WC-TiC-TaC | 14.7 | 93 | 1 | 3.6 | 640 | 70 | | TW3 | Ti-TiC-Mo-W | 5.5-5.8 | 68 | 0.5 | - | 226 | 9.2 | | DUX40 | TiC-Ni | 6.5 | 91.5 | 1.8 | 3.9 | 470 | 29 | | NPS-1 | SiC | 3.2 | 94 | 0.6 | 3.5 | 441 | 46 | | NPN3 | Si3N4 | 3.3 | 92.8 | 1.1 | 4.0 | 314 | 25.1 | | G3（比較材） | WC-Co | 14.7 | 89.5 | 2.6 | 4.7 | 579 | 71 |
|
|
|
|
|
